鋰輝石是鋰的主要來源之一，它產于白云母型和鋰云母型花崗偉晶巖中，是偉晶巖作用過程交代成因的礦物，常與鋰云母、綠柱石、鈮鉭鐵礦、電氣石、白云母等共生，且與這些脈石礦同屬硅酸鹽類礦物。在選礦技術上，常采用浮選方法提鋰，下面我們跟小編一起了解鋰輝石浮選方法。

一、鋰輝石浮選特點

一般，只要具備工業價值的鋰輝石，均可采用浮選方法選別，特別是以細粒浸染狀存在的鋰輝石。鋰輝石在浮選時，通常可通過添加“三堿、兩皂”來完成對目標礦物選別過程的。

三堿：是指氫氧化鈉（NaOH）、碳酸鈉（Na₂CO₃）和硫化鈉（Na₂S），用作鋰輝石浮選的調整劑，其中，Na₂CO₃和Na₂S用來消除礦漿中熔鹽離子的影響；NaOH所形成的高堿性介質可對鋰輝石礦進行表面擦洗。其用量、加入位置、選別過程中所用水中Ca²⁺的濃度等均會對鋰輝石浮選有影響。

兩皂：是指氧化石蠟皂和環烷酸皂，將其用作鋰輝石的捕收劑，同時，還帶有起泡性。但其用量會隨著水的軟硬程度有所改變，當水質較軟時，環烷酸皂不利于浮選，反之浮選效果顯著增加。

二、鋰輝石浮選技術

在浮選方法中，鋰輝石常用的有正浮選法、反浮選法及聯合浮選法等。

1、鋰輝石正浮選法

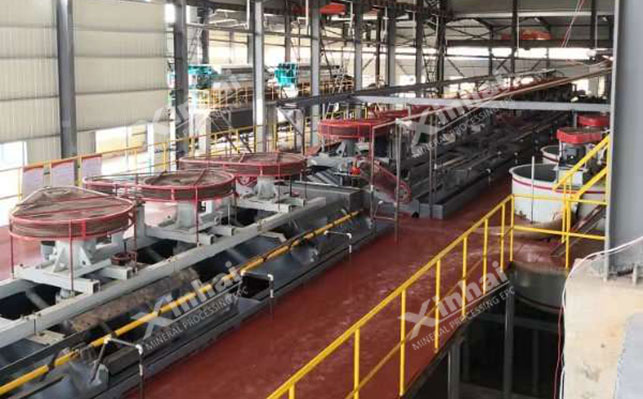

鋰輝石正浮選是在堿性介質中完成的，常采用陰離子捕收劑，將磨細后的礦物加入強堿性介質中，進行高濃度強攪拌作業，通過氫氧化鈉處理高濃度的礦漿，使礦漿在堿性作用下脫出，并經多次擦洗、脫泥后，加入脂肪酸或皂類捕收劑直接浮選鋰輝石。

由于加入的氫氧化鈉與礦漿中的硅酸鹽類脈石礦物發生了反應，并生成硅酸鈉（水玻璃）抑制劑，使其鋰輝石表面浸出的二氧化硫（SiO₂）被活化，而脈石礦物則因其表面的活化陽離子（鐵、鈣、銅等）使其生成難溶化合物，進而被抑制，實現浮選鋰輝石。

2、鋰輝石反浮選法

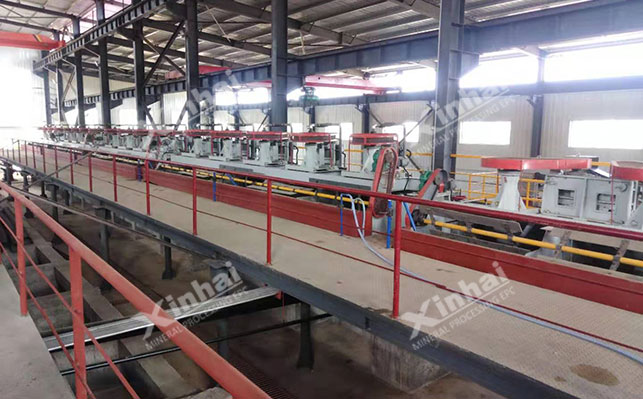

鋰輝石反浮選工藝也是在堿性介質中完成浮選的，主要利用石灰、淀粉和糊精作為抑制劑，送油作為起泡劑，在堿性介質（pH值10.5~11.0）條件下，糊精調整劑能有效抑制鋰輝石，然后采用胺類陽離子捕收劑捕收石英、長石、云母等硅酸鹽類脈石礦物，實現反浮選。

有時，為了獲得合格的鋰輝石精礦，在浮選前會先將含有一些鐵物質的產品進行濃縮，然后加入氫氟酸及脂肪酸類捕收劑（樹脂酸皂）浮選鋰輝石精礦。

3、鋰輝石聯合浮選法

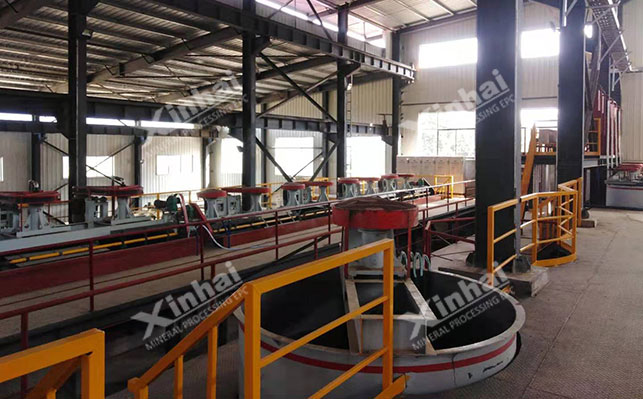

若單一浮選方法很難從貧、細、雜的鋰輝石中得到合格鋰輝石精礦時，則需采用聯合浮選方法，目前常用的有浮選-磁選法和浮選-磁選-重選法。

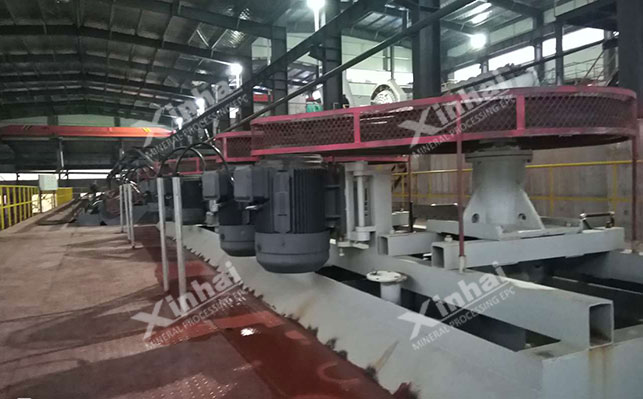

浮選-磁選法：是先以氧化石蠟皂與環烷酸皂作組合捕收劑，NaOH作pH調整劑，在堿性礦漿中采用一粗一精的浮選工藝流程獲得鋰輝石，再經強磁選進行除鐵，以獲得含鐵率低的鋰輝石精礦。

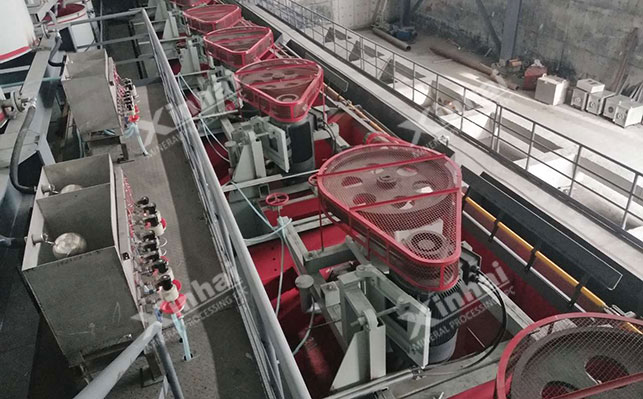

浮選-磁選-重選法：磨后物料經調漿后，進入重選階段（去除鉭、鈮等產品），重選尾礦經濃縮機濃縮脫泥后，通過添加油酸及氧化石臘皀進行調漿，在高堿度條件浮選出鋰輝石精礦，再經強磁選進一步除鐵雜質進行提純。

以上是鋰輝石常用的浮選方法介紹，除此外，能有效回收鋰輝石的方法還包括：手選法、重選法、磁選法及熱裂法（熱碎法）等。在實際選礦廠中，鋰輝石的選礦工藝方法應根據其礦石性質而定，因此，小編建議，先進行選礦試驗，根據試驗結果，科學合理地定制適合的選礦工藝，以避免不恰當的選別工藝造成資源浪費。
