DZS直線振動篩

【產品簡介】：一款篩箱沿定向直線做往復運動的高頻振動篩，多用于細粒篩分。

【處理能力】：20～300t/h

【應用范圍】：直線振動篩適合用于脫水、脫泥、脫液及重介質選礦時脫除重介質。

【產品改進】：鑫海直線篩的篩面角度可調；采用振動電機作激振器，能耗低。

在線留言獲取報價資料下載

優勢特點工作原理技術參數成功案例相關產品

優勢特點

電機功率小，一般僅為其他類篩的1/4-1/5；

篩分效率高、精度高；

篩面角度可調；

向基礎傳遞的負荷小，基礎無需特殊處理；

全封閉結構，自動排料；

篩體均采用扎制鋼板焊接而成（部分組體為螺栓連接）整體剛度剛好，牢固可靠；

篩網采用耐磨橡膠材料，使用壽命長。

工作原理

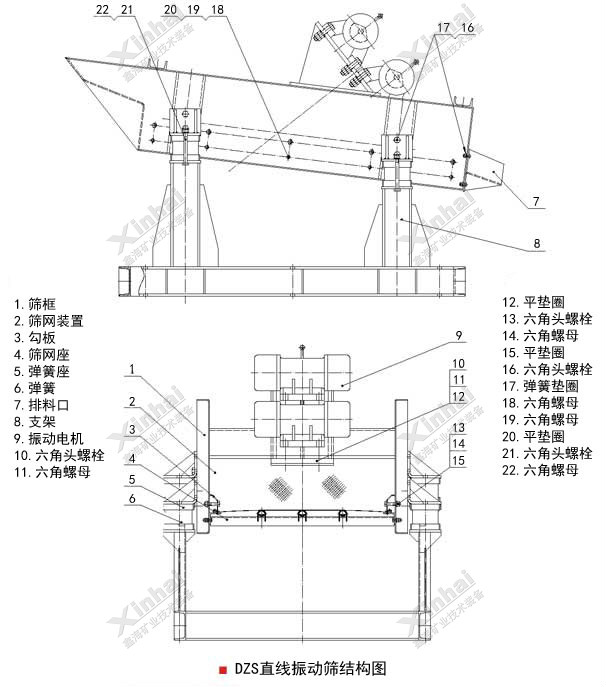

DZS直線振動篩流程圖

直線振動篩采用雙振動電機驅動，當兩臺振動電機做同步、反向旋轉時，其偏心塊所產生的激振力在橫向的激振力相互抵消，在縱向的激振合力傳遞到整個篩面上，因此篩機的運動軌跡為一直線。其激振力方向相對篩面有一傾角，在激振力和物料自重力的合力作用下，物料在篩面上被拋起跳躍式向前作直線運動，從而達到對物料進行篩選和分級的目的。直線振動篩結構主要由篩箱、篩框、篩網、振動電機、減震彈簧及支架等組成。篩箱是振動篩的主體框架，它由多種不同的鋼板焊接而成，具備一定的剛度和強度；篩網采用橡膠篩網，篩分效率高，另外可根據用戶需求，選擇不同材質的篩網。

技術參數

型號	篩分面積（m²)	振幅（mm)	電機型號	單臺電機功率（kW)	轉速(r/min)
DZS0412	0.4×1.2	2~4	YZS-3-6	0.25	970
DZS0415	0.4×1.5	2~4	YZS-3-6	0.25	970
DZS0612	0.6×1.2	2~4	YZS-3-6	0.25	970
DZS0718	0.7×1.8	2~4	YZO-10-6	0.75	960
DZS0816	0.8 × 1.6	2~4	YZO-10-6	0.75	960
DZS0912	0.9 × 1.2	2~4	YZO-10-6	0.75	960
DZS0918	0.9 × 1.8	2~4	YZU-10-6	0.75	960
DZS1018	1.0×1.8	4~6	YZU-16-6	1.1	960
DZS1020	1.0×2.0	3~5	YZO-20-6	2	950
DZS1225	1.25×2.5	3~5	YZU-16-6	1.1	950
DZS1530	1.5×3.0	3~5	YZU-20-6B	1.5	960
2DZS1530	1.5×3.0	3~5	YZO-20-6	2	950
DZS1536	1.5×3.6	3~5	YZU-20-6B	1.5	960
2DZS0918	0.9 × 1.8	4~6	YZU-25-6B	1.5	960
2DZS1018	1.0×1.8	2~4	YZU-20-6B	1.5	960

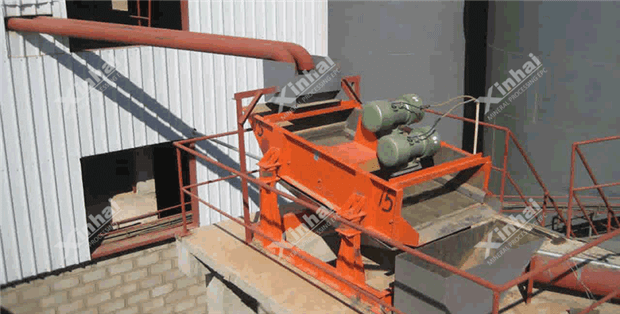

成功案例

國內某鐵礦選礦廠中，破碎篩分流程采用的是三段一閉路，在運行一段時間后發現整個運行過程中電機負荷量超過原本的負荷量，且電量耗損較重。最終對比發現鑫海的直線振動篩電機功率小，篩分效率高，能夠更好地符合破碎篩分的要求，同時直線振動篩向基礎傳遞的負荷小，不需要特殊處理，節省了成本，生產達到預期指標，解決了耗損的問題。
