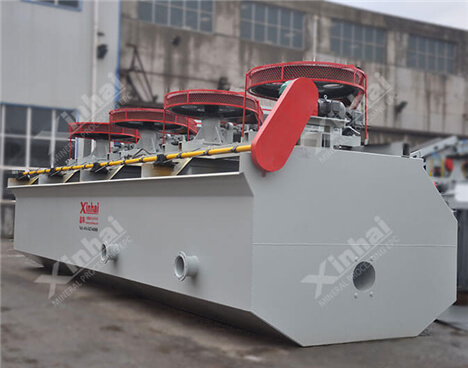

JJF型機械攪拌式浮選機

【產品簡介】：一款不吸漿、自吸氣的機械攪拌式浮選機設備（參照美國威姆科型浮選機設計）。

【處理能力】：2-20m³/min

【應用范圍】：JJF型浮選機可廣泛用于有色金屬、黑色金屬、和非金屬礦物的選別，適合于大、中型浮選廠的粗選和掃選作業。

【產品改進】：浮選機槽型淺，定子高度低于葉輪，礦漿循環量大，能耗低；定子為帶有橢圓孔的圓筒，有利于礦漿與空氣的分散與混合；配置傘形帶孔分散罩，礦漿面穩定。

在線留言獲取報價資料下載

優勢特點工作原理技術參數成功案例相關產品

優勢特點

鑫海jjf型浮選機淺槽型，葉輪直徑小，轉速低，電耗較低；

葉輪與定子間隙大，定子為帶有橢圓孔的圓筒，有利于空氣與礦漿混合和分散；

定子的高度比葉輪低，礦漿循環量大，可達2.5倍；

定子的傘型帶孔分散罩，可使葉輪產生的渦流與泡沫層隔開，以便礦漿面保持平穩；

礦漿循環量大，可達2.5倍，有利于礦、藥、氣三者的礦化；

吸氣量大，分散效果好；

攪拌程度適中，固體顆粒懸浮好，不沉槽，停車不用放礦；

可處理的粒度范圍寬，選礦回收率高；

機械攪拌，自吸氣，不能自吸礦漿，作業間需階梯配置(落差為300-400mm)；

可與SF型浮選機構成聯合浮選機組，SF型浮選機作吸入槽，JJF型作直流槽。

工作原理

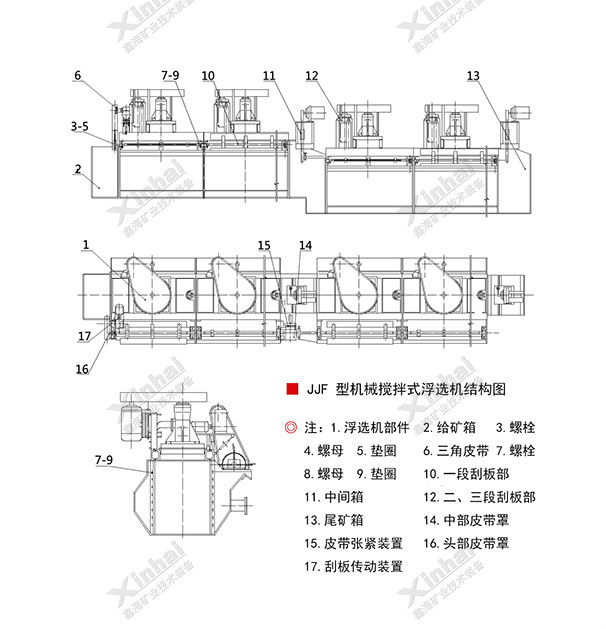

JJF型機械攪拌式浮選機流程圖

JJF型機械攪拌式浮選機工作時，便在豎筒和導流管產生渦流，此渦流形成負壓，將空氣從進氣管吸入，在葉輪和定子區內與經導流管吸進的礦漿混合。該漿氣混合流由葉輪形成切線方向運動，再經定子的作用轉換成徑向運動，并均勻的分布在浮選槽中。礦化氣泡上升至泡沫層，單邊或雙邊刮出即為泡沫產品。

技術參數

型號	有效容積 (m³)	處理能力(m³/min)	葉輪直徑 (mm)	葉輪轉速 (r.p.m)	攪拌用電機功率 (kw)	刮板用電機功率 (kw)	單槽重量 (kg)
JJF-4	4	2.0-4	410	305	11	1.5	2303
JJF-5	5	2.0-6	410	305	11	1.5	2416
JJF-8	8	4.0-12	540	233	22	2.2	4507
JJF-10	10	5.0-10	540	233	22	1.5	4820
JJF-16	16	5.0-16	700	180	37	1.5	7657
JJF-20	20	5.0-20	770	180	45	1.5	8505

成功案例

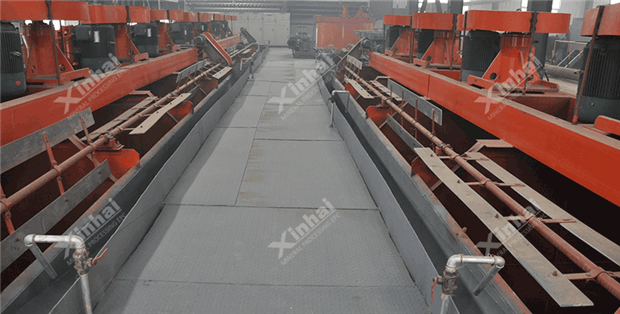

鑫海為某銅礦選礦試驗，選用的浮選設備是jjf型浮選機，設計中選用24臺jjf-16浮選機，其中6臺為一個系列。為了試驗浮選機的處理能力，分別進行了浮選機串聯和并聯兩種試驗，最終通過兩組多次試驗，鑫海為該銅礦選廠選用了浮選機串聯方法：開啟兩對球磨機，處理礦量為110t/h，礦漿量為285.52m³/h，這時jjf浮選機槽內液面、泡沫量適中，浮選刮泡正常。
