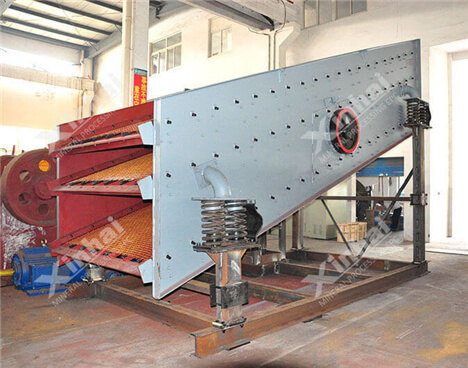

圓振動篩(YA)

【產品簡介】：一款做圓周運動的振動篩設備。

【處理能力】：80～1700t/h

【應用范圍】：圓振篩主要用于物料粒度分級，還可用于脫水、脫泥、脫介等。在礦山、冶金、筑路、建材、化工等行業，均有所應用。

【產品改進】：鑫海圓振篩采用的是偏心軸加偏心塊式振動器，運轉平穩，篩分效率高，另外，可提供耐磨橡篩網，能使卡在篩孔中的物料跳出，防止篩孔堵塞。

在線留言獲取報價資料下載

優勢特點 工作原理技術參數 成功案例相關產品

優勢特點

圓振動篩其運動軌跡近乎于圓，故簡稱為圓振篩，是一種多層數、高效新型振動篩；

采用低應力減震彈簧，運行噪音小；

采用超重型大油隙軸承，運轉溫度低，壽命長；

采用環槽鉚釘和板塊式篩箱框架結構，篩框結構強度高；

處理量大，零部件通用性強，維修方便。

工作原理

圓振動篩(YA)流程圖

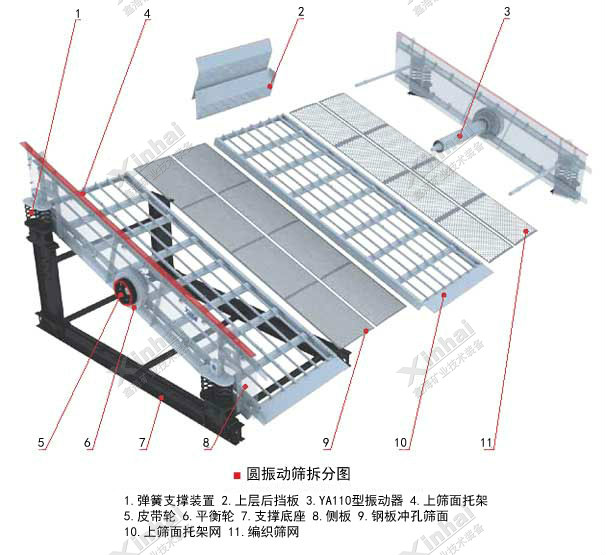

結構：圓振動篩主要由篩箱、篩網、振動器及減振彈簧等組成。

工作原理：圓振動篩分機是通過電機經三角帶，使激振器偏心塊產生高轉速，當運轉的偏心塊產生很大的離心力，激發振動篩篩箱產生一定的振幅動作，篩上物料在傾斜的篩面上受篩箱傳給的沖擊力而產生的連續拋擲動作，讓物料與圓振篩篩面相遇的過程中將小于篩孔的顆粒過篩，實現篩分作業。

技術參數

型號	篩面			給料粒度范圍 (mm)	處理能力（t/h)	電動機		重量
型號	面積（m²)	傾角（° )	篩孔尺寸	給料粒度范圍 (mm)	處理能力（t/h)	型號	功率(kW)	重量
YA1236	4.3	20	6~50	200	80~240	Y160M-4	11	4905
2YA1236	4.3	20	6~50	200	80~240	Y160M-4	11	5311
YA1530	4.5	20	6~50	200	80~240	Y160M-4	11	4675
YA1536	5.4	20	6~50	200	100~350	Y160M-4	11	5137
2YA1536	5.4	20	6~50	400	100~350	Y160L-4	15	5624
YAH1536	5.4	20	30~150	400	160~650	Y160M-4	11	5621
2YAH1536	5.4	20	30~150; 6~50	400	160~650	Y160L-4	15	6045
YA1542	6.5	20	6~50	200	110~385	Y160M-4	11	5515
2YA1542	6.5	20	30~150	200	110~385	Y160L-4	15	6098
YA1548	7.2	20	6~50	200	120~420	Y160L-4	15	5918
2YA1548	7.2	20	6~50	200	120~420	Y160L-4	15	6321
YAH1548	7.2	20	30~150	400	200~780	Y160L-4	15	6842
2YAH1548	7.2	20	30~150 ； 6~50	400	200~780	Y160L-4	15	7404
YA1836	6.5	20	30~150	200	140~220	Y160M-4	11	5205
2YA1836	6.5	20	30~150	200	140~220	Y160L-4	15	5946
YAH1836	6.5	20	30~150	400	220~910	Y160M-4	11	5900
2YAH1836	6.5	20	30~150；6~50	400	220~910	Y160L-4	15	6353
YA1842	7.6	20	6 ~150	200	140~490	Y160L-4	15	5829
2YA1842	7.6	20	6 ~150	200	140~490	Y160L-4	15	6437
YAH1842	7.6	20	30~150	400	450~800	Y160L-4	15	6352
2YAH1842	7.6	20	30~150；6~50	400	450~800	Y160L-4	15	7037
YA1848	8.6	20	6~50	200	150~525	Y160L-4	15	6289
2YA1848	8.6	20	6~50	200	150~525	Y160L-4	15	6624
YAH1848	8.6	20	30~150	400	250~1000	Y160L-4	15	7122
2YAH1848	8.6	20	30~150；6~50	400	250~1000	Y160L-4	15	7740
YA2148	10	20	6~50	200	180~630	Y180M-4	18.5	9033
2YA2148	10	20	6~50	200	180~630	Y180L-4	22	10532
YAH2148	10	20	13~200	400	270~1200	Y180M-4	18.5	10430
2YAH2148	10	20	30~150；6~50	400	270~1200	Y180L-4	22	11190
YA2160	12.6	20	6~80	200	230~800	Y180M-4	18.5	9926
2YA2160	12.6	20	6~50	200	230~800	Y200L-4	22	11249
YAH2160	12.6	20	30~150	400	350~1500	Y200L-4	30	12490
2YAH2160	12.6	20	30~150；6~50	400	350~1500	Y200L-4	30	13858
YA2448	11.5	20	6~50	200	200~700	Y180 M -4	18.5	9834
YAH2448	11.5	20	6~50	400	310~1300	Y200L-4	30	11830
2YAH2448	11.5	20	30~150；6~50	400	310~1300	Y200L-4	30	13012
YA2460	14.4	20	6~50	200	260~780	Y200L-4	30	12240
2YA2460	14.4	20	6~50	200	260~780	Y200L-4	30	13583
YAH2460	14.4	20	30~150	400	400~1700	Y200L-4	30	13096
2YAH2460	14.4	20	30~150；6~50	400	400~1700	Y200L-4	30	14455

成功案例

蒙古的某個精礦選礦廠中，礦石組分簡單，建廠時間長，在之后改進破碎設備后，要求篩分給礦效率有所提高。在成本控制的條件下，選用了鑫海圓振動篩，本振動篩可以進行多層數篩分，同時采用板塊式篩箱使得篩框結構強度較高，承受的礦石強度高，最終合理有效的達到生產的要求。
