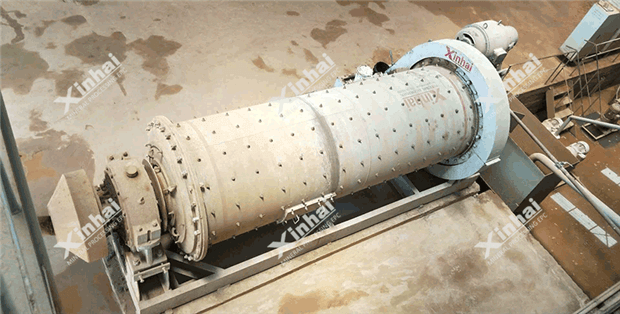

濕式棒磨機

【產品簡介】：一款以鋼棒作為磨礦介質的磨礦設備。

【處理能力】：0.62～250t/h

【應用范圍】：棒磨機主要用于粗磨作業。適合在第一段開路磨礦中礦石的細碎和粗磨，特別適合處理脆性物料。

【產品改進】：鑫海濕式棒磨機有溢流型棒磨機、端頭周邊排礦棒磨機、中心周邊排礦棒磨機三種類型的棒磨機，可以滿足客戶的不同需求。

在線留言獲取報價

優勢特點工作原理技術參數成功案例相關產品

優勢特點

棒磨機的錐形端蓋曲率較小，可使鋼棒能在磨機內規則運動；

排礦中空軸直徑較大，便于檢修，同時可降低礦漿液面，迅速排礦；

常規情況棒磨機的給礦粒度范圍是20~30mm，產品粒度一般能達到0~3mm；

棒磨機磨礦以鋼棒全長來磨碎物料，作用力均勻、產品粒度均勻，過粉碎現象少。

工作原理

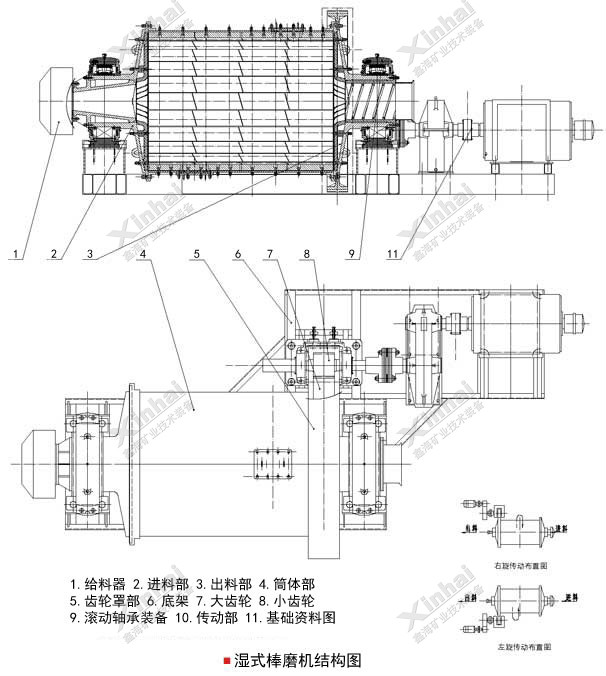

濕式棒磨機流程圖

棒磨機由電機通過減速機及周邊大齒輪減速傳動或由低速同步電機直接通過周邊大齒輪減速傳動，驅動筒體回轉。筒體內裝有適當的磨礦介質-鋼棒。磨礦介質在離心力和摩擦力的作用下，被提升到一定高度，呈拋落或泄落狀態落下。被磨制的物料由給礦口連續的進入筒體內部，被運動的磨礦介質所粉碎，并通過溢流和連續給礦的力量將產品排出機外，以進行下一段工序作業。棒磨機的排礦方式是采用溢流型、開口排礦法，它的排礦端中空軸頸直徑要比同規格球磨機大，一般在礦石不太硬或是較軟（尤其粘性大的礦石）的情況下，棒磨機可代替短頭圓錐破碎機作細碎作業，處理19-30mm的礦石磨到6-12目時，比圓錐破與篩分成閉路時的配置簡單，成本低。

技術參數

型號	筒體直徑 (mm)	筒體長度 (mm)	電機型號	電機功率 (kW)	電機轉數 (r/min)	長 (mm)	寬 (mm)	高 (mm)	處理能力 (t/h)	有效容積(m³)	重量 (kg)
MBY 0918	900	1800	Y225M-8	22	730	4980	2370	2020	0.62~3.2	0.9	5700
MBY 0924	900	2400	Y250M-8	30	730	5670	3280	2020	0.81~4.3	1.2	5880
MBY 1224	1200	2400	Y280M-8	45	730	6450	2800	2500	0.4~4.9	2.28	12308
MBY 1530	1500	3000	JR125-8	95	725	7935	3185	2280	0.4~4.9	5	19990
MBYg 1530	1500	3000	JR117-8	80	725	7253	3070	2280	2.4~7.5	5	21210
MBYg 2130	2100	3000	JR136-8	180	735	8122	4220	3073	14~35	9	42123.5
MBYg 2136	2100	3600	JR137-8	210	735	8958	4320	3025	43~61	10.8	45800.5
MBYg 2430	2400	3000	JR138-8	280	735	9004.5	4836.4	3490		11.5	55795
MBYg 2732	2700	3200	JR157-8	320	750	10509	5000	3620		15.7	83110
MBYg 2736	2700	3600	JR158-8	380	743	10764	5750	3620	32~86	17.7	90441
MBY 2740	2700	4000	TDMK400-32	400	187.5	12300	5700	4700	43~110	20.4	75000
MBY 3040	3000	4000	JR1510-8	570	740	9800	3900	3900	54~135	26	90000
MBY 3245	3200	4500	TDMK800-36	800	167	14600	7000	5300	64~180	31	113000
MBY 3645	3600	4500	TDMK1250-40	1250	150	15200	8800	6800	80~230	41.8	139000
MBY 3654	3600	5400	TDMK1600-40	1600	150	15900	8800	6800	100~250	49.7	150000
