水力旋流器

【產品簡介】：一種漸開線方向給料的水力旋流器。

【處理能力】：處理能力≤542m³/h

【應用范圍】：鑫海水力旋流器的工作模式包括：分級、濃縮、脫水、脫泥、除砂、洗滌、超細分級等。

【產品改進】：鑫海水力旋流器采用漸開線給料方式，這種漸開線式給料口有利于增大物料的離心力，提高分級效果，大大減輕進料箱的磨損。

在線留言獲取報價資料下載

優勢特點工作原理技術參數成功案例相關產品

優勢特點

該水力旋流器的給料口采用漸開線方向給入物料，增大了物料的離心力，提高了分級效果也大大的減輕了進料箱的磨損；

采用漸開線方式，可以減輕物料進入旋流器時因突然發散而產生的紊流，漿體在旋流器內部的運行平穩，從而提高旋流器的分離性能，減輕物料對給礦箱的沖擊磨損；

水力旋流器的柱錐段長度比例及溢流管插入深度合理，分級效率更高；

用耐磨橡膠做內襯，使用壽命可延長2-4倍；

結構設計合理，分級指標較高，指標波動較小。

工作原理

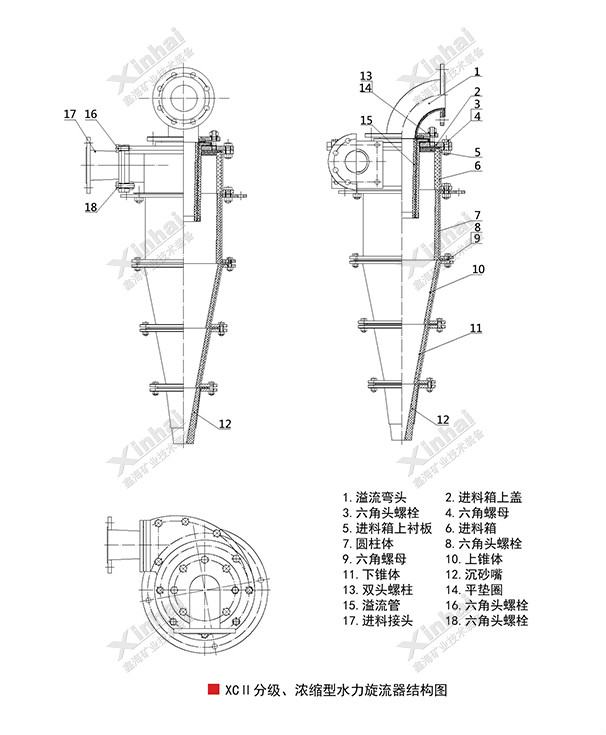

水力旋流器流程圖

鑫海水力旋流器的工作原理主要是離心沉降，當待分離的兩相（或三相）混合液以一定壓力從旋流器給料口進入旋流器內后，產生強烈的三維橢圓型強旋轉剪切湍流運動。由于顆粒的密度不同，其受到的離心力、向心浮力、流體曳力等大小不同，受離心沉降作用，大部分粗顆粒（或重相）經旋流器底流口排出，而大部分細顆粒（或輕相）由溢流管排出，從而達到分離分級的目的。

鑫海水力旋流器結構設計獨特，采用多段式柱體復合結構，可根據需要增減柱體高度，若高度增加，溢流細度提高，可達10μm左右；并且每個直徑都有獨特的筒體長度和錐角組合，可在非常小的總旋流器長度情況下達到較大的切線速度，從而增大物料的離心力，提高分級效率。

技術參數

型號	規格	處理能力（m³/h)	分級粒度（μm)	溢流口直徑(mm)	沉沙口直徑(mm)	入口壓力（MPa)
XC II F 150	150	10 ~23	25 ~74	30 ~50	8~22	0.06 ~0.15
XC II F 200	200	17 ~38	28 ~80	40 ~65	16 ~32
XC II F 250	250	24 ~53	30 ~82	65~100	16 ~40
XC II F 300	300	40~100	36 ~90	65~120	20 ~40
XC II F 350	350	56~118	40~100	80~120	30 ~70
XC II F 375	375	74~157	42~105	90~135	30 ~70
XC II F 450	450	90~192	44~110	100~150	30 ~70
XC II F 500	500	128~300	50~115	130~220	35~100
XC II F 550	550	155~368	52~120	140~240	35~100
XC II F 600	600	200~468	57~125	160~260	65~110
XC II F 660	660	237~524	60~130	180~280	80~150
