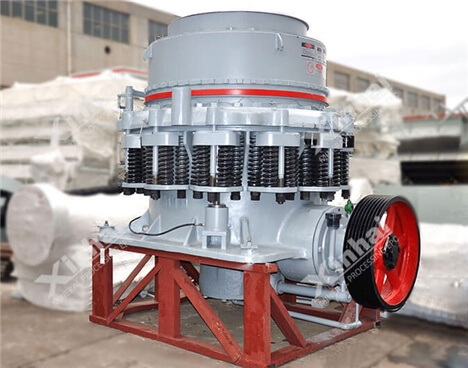

彈簧圓錐破碎機

【產品簡介】：一款中細碎破碎機設備，彈簧既是保險裝置又影響破碎力。

【處理能力】：12～1000t/h

【應用范圍】：圓錐破碎機主要破中等以上硬度的礦石和巖石，如鐵礦石、銅礦石、石灰石、花崗巖、石英等。破碎腔形式是由礦石用途決定的：標準型適于中碎；中型適于中細碎；短頭圓錐破碎機適于細碎。

【產品改進】：礦山破碎機將蓄能器并入定錐液壓鎖緊系統中，運行更平穩。動錐由球面軸承支撐懸掛；采用水封防塵裝置，密封持久。

在線留言獲取報價資料下載

優勢特點工作原理技術參數成功案例相關產品

優勢特點

動錐連續轉動，物料的破碎過程和卸料過程沿工作表面交替連續進行，生產率高；

物料夾在兩錐體之間，受到擠壓、彎曲和剪切作用，破碎較容易，動力消耗較低；

產品料度較均勻，呈立方體形狀，動錐工作表面的磨損也較均勻；

結構簡介，圓錐破碎機其結構主要有機架、水平軸、動錐體、平衡輪、偏心套、上破碎壁(固定錐)、下破碎壁(動錐)、液力偶合器、潤滑系統、液壓系統、控制系統等幾部分組成；

動錐和定錐都是正置，動錐擺動時，在破碎腔出料口附近，動錐與定錐之間有一段間隙相等的平行帶，使成品料度均勻。進料口尺寸不大，能夠處理的都是經過初次破碎的物料；

本系列圓錐破碎機采用干油或者水兩種密封方式，使灰塵雜質無法進入機體內，從而保證了潤清油的清潔，延長了滑動軸承、推力球軸承的使用壽命，使得機器運轉可靠。

工作原理

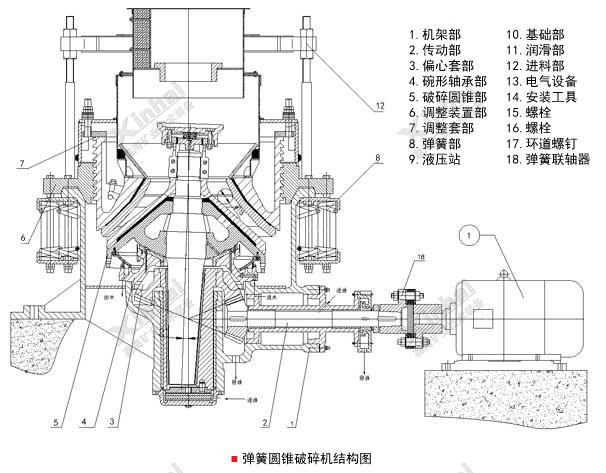

彈簧圓錐破碎機流程圖

彈簧圓錐式破碎機的工作原理利用電機帶動，其齒輪之間相互聯動，使傳動軸、傳動齒輪帶動偏心套旋轉，動錐在偏心套作用下做旋擺運動，動錐和定錐時而靠近時而偏離，從而對物料不斷擠壓或沖擊而使其破碎。圓錐破碎機結構主要由機架，定錐、動錐總成，彈簧機構，碗型軸架部以及傳動等部分組成。

技術參數

類型	型號	破碎錐直徑（mm）	給料口尺寸（mm）	給料粒度（mm）	排礦口調整范圍（mm）	電機功率（kw）	生產能力（t/h）
標準型	PYB-600/75	600	75	65	12-25	30	40
	PYB-900/135	900	135	115	15-50	55	50-90
	PYB-1200/170	1200	170	145	20-50	110	110-168
	PYB-1750/250	1750	250	215	25-60	155	280-480
	PYB-2100/350	2100	350	300	30-60	280 /210	500-800
	PYB-2200-350	2200	350	300	30-60	280	500-1000
中型	PYZ-900/70	900	70	60	5-20	55	20-65
	PYZ-1200/115	1200	115	100	8-25	110	42-135
	PYZ-1750/215	1750	215	180	10-30	155	115-320
	PYZ-2200/275	2200	275	230	10-30	280	200-580
短頭型	PYD-600/40	600	40	35	3-13	30	12-23
	PYD-900/50	900	50	40	3-13	55	15-50
	PYD-1200/60	1200	60	50	3-15	110	18-105
	PYD-1750/100	1750	100	85	5-15	155	75-230
	PYD-2200/130	2200	130	100	5-15	280	125-350

成功案例

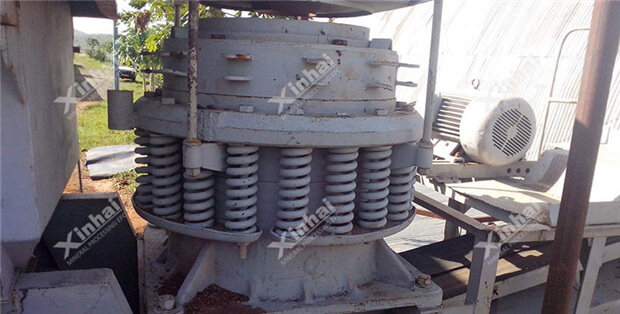

2003年河南某金礦選礦廠在礦山改造過程中，鑫海礦裝總攬了該廠的破碎篩分段工程。鑫海根據客戶礦石硬度較高，工作過程需要實時監測，且礦石基本已經進行過粗碎，為其選擇了鑫海彈簧圓錐破碎機，并為此機易損部件采用高錳鋼，用馬達代替液壓推桿裝置，繼電器控制排料，優化腔體，破碎合格率達90%以上，客戶非常滿意。
