渣漿泵結構介紹

2016-03-07 來源：鑫海礦裝 (9050次瀏覽)

溫馨提示: 如果你想了解更多信息（如產品價格、參數、規格及處理能力等），請聯系鑫海客服。

渣漿泵是離心泵中的一種，常用于高濃度、強腐蝕性的渣漿的輸送，下圖為渣漿泵結構圖：

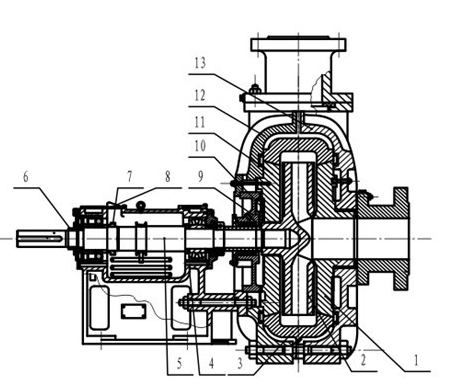

渣漿泵結構圖

圖中數字1為前護板，數字2為葉輪，數字3為護套，數字4為托架體，數字5為軸，數字6為螺母乙，數字7為調整螺母甲，數字8為調整孔蓋，數字9為減壓蓋，數字10為付葉倫，數字11為后護板，數字12為泵體，數字13為泵蓋。其中關鍵的結構為機體和葉輪。

渣漿泵結構的功能體現在工作過程中，在電機機的作用下，葉輪帶動葉片旋轉，從而引起流體的轉動，流體的壓力勢能和動能都增加。另外，流體在離心力的作用下，從中心向葉輪的四周邊緣散去，并且產生很大的的切向速度從葉輪中甩出，進入壓出室后在擴散管的導流作用流出，整個過程為壓水過程。同時，在流體從葉輪中心向四周甩去的過程葉輪中心處壓力很小，形成低壓區，當壓力很低時，流體就會在大氣壓強的作用下吸入葉輪，此過程為吸水過程。在所有的過程中，葉輪都在不斷的旋轉，混合物也就不間斷的甩出、流入，渣漿泵的各個結相互作用，共同形成了渣漿泵的整個工作過程。

鑫海是國內渣漿泵生產廠家中典型代表，通過實踐經驗的總結與借鑒國外同行的發展經驗，鑫海渣漿泵制造選用的材質、工藝和渣漿泵結構合理，提高了渣漿泵質量，保證了工作過程的穩定。鑫海渣漿泵生產廠家在在漿泵耐磨上取得了成果，其渣漿泵部件耐磨性良好，在同類產品中耐磨性可提高2倍以上，無論在渣漿泵結構還是在材料上都是一家值得信任的廠家。
